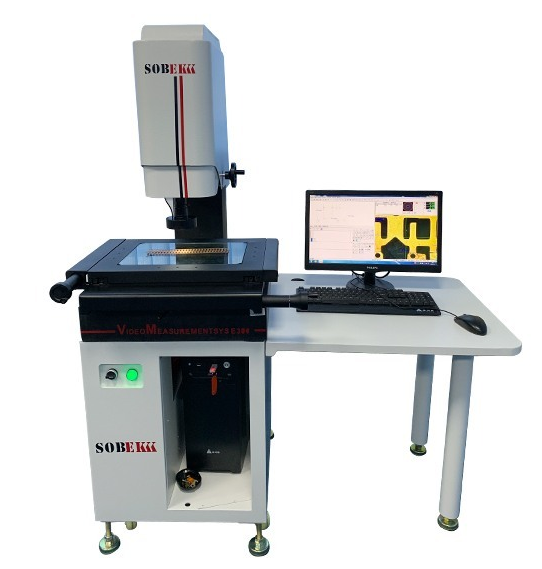

儀器特點：
◆ 移動裝置突破傳動設計，實現穩定快速移動.
◆ 立柱和底座采用高精度的花崗巖結構、穩定可靠。
◆ 配備SBK-EP多功能3D測量軟件、滿足不同的測量需求。
◆ 配備英國“RENISHAW”MCP測座+測針
◆ 測量數據可導入Word、Excel、AutoCAD。
◆ 圖文并茂的報表輸出功能、輕松輸出檢測結果。
◆ X.Y軸精密導軌、保證機器精度及使用壽命。
◆ Z軸采用上銀直線導軌,保證Z軸對焦穩定,解決二次對焦及影像測高精度.
◆ 高清晰度鏡頭和高分辨率CCD、實現產品高清晰度測量。
◆ 業界先進的卡位定倍鏡頭、輕松實現倍率切換。
EP系列手動影像測量儀技術參數:
型號 | EP300 | |
行程 | 300x200x200 | |
玻璃臺面尺寸 | 340X250 | |
重量 | 160 | |
承重 | 25 | |
XY測量精度(μm) | 3.0+L/200 | |
光柵尺 | 0.001mm分辨率 | |
導軌 | XY軸精密交叉導軌、Z軸直線導軌 | |
攝像系統 | SBK-HC738 1/3英寸700線彩色高清晰度攝影機（帶白平衡功能） | |
光源 | 輪廓光 | LED冷光源，透射光加裝聚光鏡片實現平行光照射 |
表面光 | LED冷光源，軟件操控，減少電氣元件損壞。 | |
光學鏡頭 | SBK電子卡位鏡頭，6.5：1變倍范圍 | |
放大倍率 | 光學放大倍率：0.7～4.5×；影像放大倍率：20～156 | |
軟件 | SBK-EP專用影像+探針版測量軟件 | |
電源 | 220V/50Hz/3A | |
工作環境 | 溫度20℃±2℃，溫度變化<2℃/hr，濕度30～80% | |
影像儀專用桌 | 內置開關電源、控制器、電源控制開關、指示燈、移動滾輪 | |
測座 | 英國“RENISHAW”MCP測座 | |
* L表示測量長度，以毫米為單位。** 同軸光可選配，技術參數同輪廓光。
*** 放大倍率為近視值，具體指與顯示器的尺寸以及顯示器的分辨率相關；客戶可根據需求選配0.5×或2×附加鏡，實現影像放大倍率16～104×或64～416×。
應用行業：機械、電子、模具、注塑、五金、橡膠、低壓電器，磁性材料、精密五金、精密沖壓、接插件、連接器、端子、手機、家電、計算機（電腦）、液晶電視(LCD)、印刷電路板（線路板、PCB）、汽車、醫療器械、鐘表、儀器儀表等。
