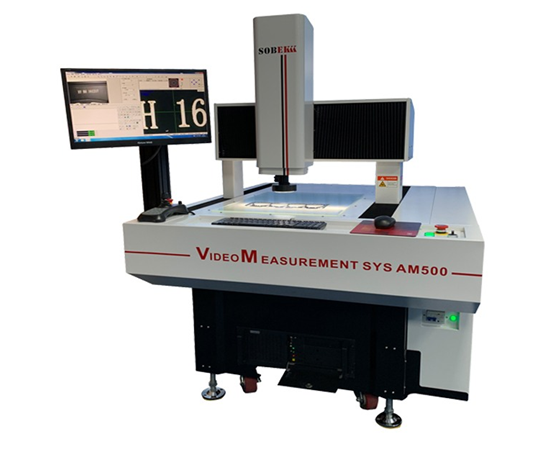

龍門全自動影像測量?jī)x

標簽：龍門全自動影像測量?jī)x 發布時間：2019-07-24 10:03:03 來源：康瑞


龍門全自動影像測量?jī)x主要特點：

◆ 高性能松下伺服電機運動裝置,保證儀器高速運行下高靜音,高精度,高重復度

◆ TPI精密絲桿、讓測量定位精度準確可靠、定位精度可達到0.001mm

◆ 立柱和底座采用高精度的花崗巖結構、穩定可靠。

◆ 配備SBK-CNC多功能測量軟件、讓測量速度比AC系列自動影像測量?jī)x提升2倍

◆ 進口德國“RSF”0.0005mm金屬光柵、測量數據更具穩定性和高精密性

◆ 測量數據可導入Word、Excel、AutoCAD、圖文并茂的報表輸出功能、輕松輸出檢測結果

◆ 具有自動輪廓掃描、輪廓跟蹤、產品外形自動掃描等功能.

◆ 三軸采用臺灣上銀精密級線性滑軌和TBI高精度滾珠絲桿、保證機器精度及使用壽命。

◆ CNC專用高清晰度自動變倍導航鏡頭和130W數字CCD。

技術參數：

型號	AM500CNC
行程	500×400×200
玻璃臺面尺寸	500X650
重量	1450
承重	20
XY軸測量精度(μm)	3+L/200
Z軸測量精度(μm)	5.0+L/200
重復精度（μm）	0.003
X、Y軸運動速度	0-500mm/S（任意選擇）
Z軸運動速度	0-100m/S(任意選擇)
操作方式	搖桿+軟件
導軌	臺灣“上銀”精密級（行走平行度精度≤0.002mm）直線導軌
絲桿	臺灣“TBI”研磨滾珠絲桿
電機	日本“松下”交流同步伺服電機，定位精度≤0.002mm
攝像機	130W像素彩色數字?jǐn)z影機（千兆網）
表面光源	4環8分區LED冷光源，軟件操控，減少電氣元件損壞。
輪廓光源	LED條形冷光源
光學鏡頭	自動變倍帶導航鏡頭，1:6.5變倍比
放大倍率	光學放大倍率：0.7～4.5×；影像放大倍率：24～158X
軟件	SBK-CNC專用全自動測量軟件
電腦	工控專用電腦
電源	220V/50Hz/3A
工作環境	溫度20℃±2℃，溫度變化<2℃/hr，濕度30～80%
影像儀專用桌	內置開關電源、控制器、電機驅動器、電源控制開關、指示燈、急停開關、移動滾輪

適合大型PCB板 菲林膠片、大型玻璃制品、LED顯示屏、液晶顯示屏、觸模屏等行業。
